1. 設備功能概(gai)述：

   1、該(gai)設備用于測試金屬、非金屬及復合材料在室溫(wen)(wen)及高低溫(wen)(wen)下的動態特性；能實現正弦波、三(san)角波、方波、鋸齒波、反鋸齒波、脈(mo)沖波、隨機波（自定義 ）等(deng)波形；可(ke)進(jin)行拉(la)拉(la)、壓(ya)(ya)壓(ya)(ya)、拉(la)壓(ya)(ya)、低(di)周疲(pi)勞、高周疲(pi)勞等(deng)力學試驗；可(ke)實(shi)現不同溫度(du)下的環境模(mo)擬試驗。

   2、試(shi)驗(yan)機(ji)由電氣控(kong)制(zhi)器、伺服(fu)閥、負(fu)荷(he)傳感器、位移傳感器與(yu)計算(suan)機(ji)共(gong)同組成的閉環伺服(fu)控(kong)制(zhi)系統(tong)，可自(zi)動(dong)(dong)地控(kong)制(zhi)試(shi)驗(yan)過(guo)程，并自(zi)動(dong)(dong)測量試(shi)驗(yan)力、位移、變形等(deng)試(shi)驗(yan)參數。操作(zuo)靈活方便(bian)，移動(dong)(dong)橫(heng)梁升(sheng)降(jiang)、鎖緊(jin)、試(shi)樣(yang)夾持均(jun)由按鈕操作(zuo)完成,采用液壓伺服驅動技術加載、疲勞級動態負荷傳感器和MTS高分辨率磁致伸縮位(wei)(wei)移傳感(gan)器測量(liang)試件力值(zhi)和位(wei)(wei)移；德國(guo)EDC580全數字(zi)化的測控系統實現力(li)、變形、位移(yi)PID控制，各控制之間可平滑轉換(huan)。試驗軟件在Win7中文環境(jing)下(xia)工作，數據處理功能(neng)，試(shi)驗條件和試(shi)驗結果(guo)自動存盤，顯示和打印；遵(zun)循ASTM標準的所有(you)控(kong)制(zhi)、分(fen)析軟(ruan)件 ，可以實現應力控(kong)制(zhi)、應變控(kong)制(zhi)等調控(kong)方式(shi)，可以自定義起(qi)始頻率(lv)、終止頻率(lv)、幅值等試(shi)(shi)驗(yan)(yan)參數(shu)可按試(shi)(shi)驗(yan)(yan)要(yao)求，設(she)定試(shi)(shi)驗(yan)(yan)參數(shu)，試(shi)(shi)驗(yan)(yan)條件，控(kong)制(zhi)試(shi)(shi)驗(yan)(yan)機自動進行試(shi)(shi)驗(yan)(yan)。

   3、滿足(zu)GB/T 2611-2007 《試驗機通(tong)用技(ji)術要求》；JB9397—2002《拉壓疲勞試驗機技術條件(jian)》等標準要求。

   4、液壓(ya)伺服油源需靜音設計，任(ren)意工作狀態，距油源1米，噪音≤55 dB；能長時間(jian)持續運行油(you)溫(wen)控制在55℃以(yi)內；具(ju)備(bei)一定的自我保護功(gong)能，當油溫過高(gao)、液壓油不(bu)足、功(gong)率過載(zai)、疲勞試驗結束時，會(hui)自動關閉(bi)電(dian)機并有報警(jing)提示；可與計算機通訊，可通過上位機軟件控制油源(yuan)。

2. 主要規格技術指標(biao)：

   7、主機試(shi)驗力的(de)規格：20KN/25KN/ 50KN/100KN/250KN/500KN

   8、試驗(yan)力測量(liang)范圍：滿量(liang)程(cheng)的2%～100%FS；

   9、試驗力(li)分辨率：負荷1/±250000碼；

   10、試驗力示值精度(du)±0.5% ；

   11、位(wei)移測量范圍0～100mm；

   12、位移測量分辨(bian)率： 0.001mm；

   13、位(wei)移(yi)測量示值(zhi)相(xiang)對誤(wu)差±0.5%；

   14、試驗頻(pin)率范(fan)圍(wei) 0.01～50Hz；

   15、疲勞次數≤ 2*10⁸次（任意設(she)置）；

3. 基本配置：

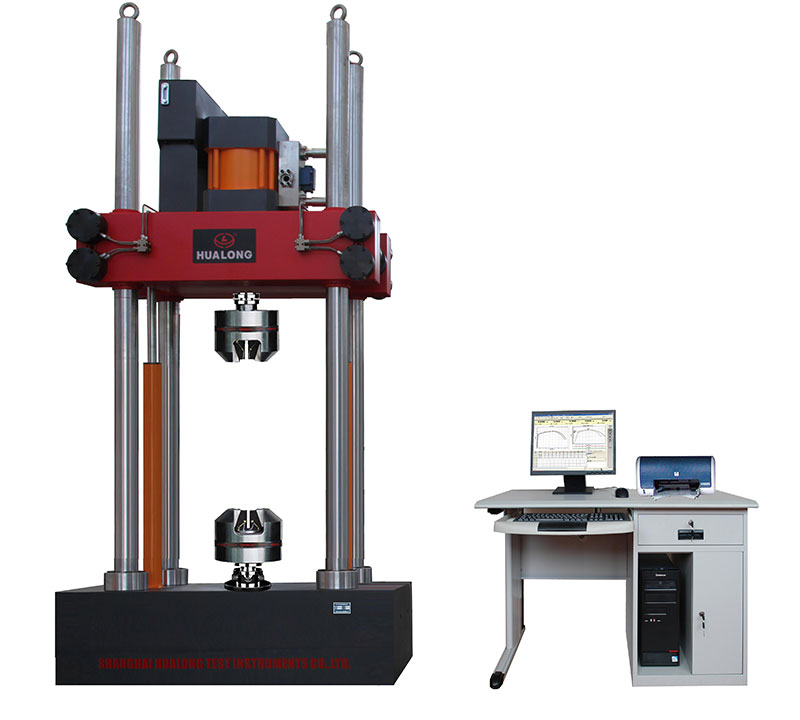

1. 兩立柱/四立柱結構(gou)主機(ji)（作動(dong)器安裝于橫梁(liang)上端，移動(dong)橫梁(liang)液(ye)壓驅動(dong)升降(jiang)、液(ye)壓鎖緊）1臺

2. 定制(zhi)進口品牌輪輻式疲(pi)勞級負荷傳感器（重復性：±0.02%FS；安全過(guo)載：300%）1只

3. 直線伺服作動器（采用(yong)雙(shuang)出桿雙(shuang)作用(yong)對稱結(jie)構，額定工(gong)作壓力(li)：21Mpa；活塞行(xing)程：100mm）1套

4. MOOG伺服閥(流量(liang)規(gui)格： 38 L/min; 工(gong)作壓(ya)力：28 Mpa)1只

5. MTS磁致伸(shen)縮(suo)位移(yi)傳感器（測量范圍：100mm；分(fen)辨率：0.5um；重(zhong)復(fu)精度：0.001%）1只

6. 德國DOLI EDC-580全數字化伺(si)服控制器(qi)1臺 DOLI公司全數字(zi)控(kong)制系統EDC580是功能齊全的新一代產(chan)品；它(ta)們是材料及結構(gou)試驗(yan)機的(de)全(quan)閉環控制和數據采(cai)集的(de)專用(yong)電子系統(tong)。偏重(zhong)于從復雜的靜(jing)態試(shi)驗(yan)到常規的一二十赫茲的動態試(shi)驗(yan)直(zhi)至250赫茲(zi)的高頻動(dong)態試驗應用。

• EDC580主要技術指標：

• 控(kong)制單元：可實現閉環控(kong)制功能(neng)，可在任意(yi)采集信(xin)號(hao)進(jin)行全(quan)數(shu)字PID控制(zhi)，閉環控制(zhi)頻率：10kHz；

• 伺(si)服(fu)閥(fa)驅動單元：二級(ji)伺(si)服(fu)閥(fa)驅動控(kong)制；

• 頻率范圍：0.001-1000Hz，頻(pin)率分辨率：0.001 Hz；

• 控制波(bo)(bo)形：正弦波(bo)(bo)、三角波(bo)(bo)、方波(bo)(bo)、斜波(bo)(bo)等；

• 信號(hao)分辨率：1/250000

• 控制(zhi)方式：力、位(wei)移、變形(xing)PID閉環控制(zhi)(zhi)，可實現任(ren)意控制(zhi)(zhi)模式的平滑無(wu)擾切(qie)換；

1. 日本不二(er)越油泵(beng)1只

2. 液壓強(qiang)迫式夾具（上下夾頭具有防旋(xuan)轉功能：1～8mm鉗口1副；φ8～φ16mm鉗口1副；25×25mm鉗(qian)口1副）1套。

3. 用戶可選配(pei)高低溫環境(jing)箱（做常溫試驗時，可將環境(jing)箱推(tui)到主機(ji)后面(mian)）1套







1)、工作溫度(du)范(fan)圍；-70℃ ～ +350℃

2)、拉桿孔徑：Φ50

3)、制冷/熱方式：法國TAIKANG壓縮機(ji)組4)、高低溫箱外型尺寸：540X480X650

5)、高(gao)低溫箱(xiang)內型(xing)尺寸：240X340X450

6)、溫(wen)度波動度： ±2℃；

7)、溫度均勻度：≤±2.0℃；

8)、溫控(kong)器規(gui)格：日本導電控(kong)溫儀表(biao)，多級PID調節，支持編程實(shi)現連續(xu)升溫和降溫

9）、功率：5kW。
